上海湖泉閥門集團有限公司該產品采用的電動執行器，其特點是外殼和支架用鋁合金壓鑄而成，體積小、重量輕。它與 DN40~200 閥門組裝在一起，使得電動閥更加輕巧。電動調節閥可以滿足一般的空調、制冷、通風、供熱等系統控制要求。湖泉電動調節閥帶反饋信號產品的詳細參數、實時報價、優質商品批發/供應信息,您還可以免費查詢、發布詢價信息等。在系統中要求閥前閥后壓差較高時， 調節閥不能滿足系統控制要求，可選用電動平衡式調節閥。因?yàn)殡妱?dòng)平衡式調節閥使用了平衡閥芯前后介質壓差結構，能夠克服由于高壓差產生的不平衡力，使得電動調節閥在高壓差的情況下閥芯關斷自如。

1.有源開關量信號：開或關狀態的信號中含有電源的成分，如220V,380V,24V,12V等。
  2.無源開關量信號：開或關狀態的信號中不含有電源的成分，只是一個觸點的開或關變化，也叫干接點）
3. 模擬量信號：一個連續可調的控制信號。如電流信號、電壓信號、計算機發出的4—20mA，0—10mA等標準控制信號。
由于計劃經濟時期全國統一設計，DKJ、DKZ系列電動執行器只接收有源開關量信號（即接通220V，可全開或全關）。

實驗裝置所配的電動調節閥典型外形，它由兩個可拆分的執行機構和調節閥(調節機構)部分組成。上部是執行機構，接受調節器輸出的0～10mADC或4～20mADC信號，并將其轉換成相應的直線位移，推動下部的調節閥動作，直接調節流體的流量。

1.PLC控制電磁閥，原理就是，plc的開關量輸出模塊，連接到電磁閥的線圈端。當該模塊的相對應點，有電壓輸出，電磁閥線圈得電，觸點吸合。無電壓輸出，線圈失電，觸點斷開。

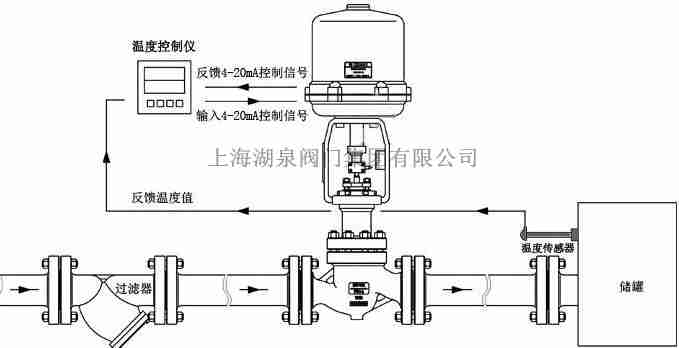

2.PLC控制調節閥，原理就是：PLC的模擬量輸出模塊，連接到調節閥的控制器。當輸出不同程度的電流或者脈沖信號時，控制器會根椐接收來的信號，來控制閥門的開度，以達到模擬控制的目的。至于控制開度，如何確定，一般來說，有一個負反饋信號，以及輸入信號疊加，共同決定。當然，也可以用開環控制的方法來實現，只不過，精度沒有負反饋來的準確而己。

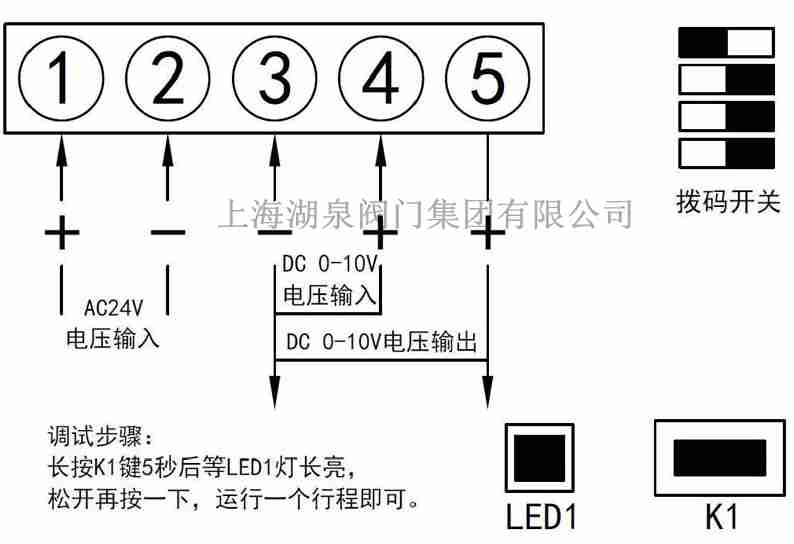

湖泉閥門電動調節閥電氣原理
動作原理：電機電源220VAC 或者380VAC，控制信號4~20mA，閥里面有控制器，控制器把電流信號轉換為步進電機的角行程信號，電機轉動，由齒輪，杠桿，或者齒輪加杠桿，帶動閥桿運作，實現直行程或角行程
反饋：電機運行，通過齒輪運轉，由三接頭的滑動變阻器輸出閥門的定位信號，此外還有三根線的限位信號（全開，全閉。公共線）

電動執行機構的工作原理可以用下圖表示，當控制器的輸入端有一個信號輸入時，此信號與位置信號進行比較，當兩個信號的偏差值大于規定的死區時，控制器產生功率輸出，驅動伺服電動機轉動使減速器的輸出軸朝減小這一偏差的方向轉動，直到偏差小于死區為止。此時輸出軸就穩定在與輸入信號相對應的位置上。

模擬量電動調節閥的性能特點：直通單閥座的閥體內只有一個閥芯和一個閥座，其特點是結構簡單、泄漏量小(甚至可以完全切斷)和允許壓差小。因此，它適用于要求泄漏量小，工作壓差較小的干凈介質的場合。在應用中應特別注意其允許壓差，防止閥門關不死。直通雙座調節閥的閥體內有兩個閥芯和閥座。它與同口徑的單座閥相比，流通能力約大20%～25%。因?yàn)榱黧w對上、下兩閥芯上的作用力可以相互抵消，但上、下兩閥芯不易同時關閉，因此雙座閥具有允許壓差大、泄漏量較大的特點。故適用于閥兩端壓差較大，泄漏量要求不高的干凈介質場合，不適用于高粘度和含纖維的場合。
