產品名稱：PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

刀型閘閥顧名思義就是平板閥板底部具有刀型斜切口，具有切斷介質的功能，使得閥門關閉不受介質阻塞。此閥門一般用于紙漿、煤灰、化工原料、污水、食品等介質的流通啟閉。壓力范圍一般都1.6MPa以內使用，溫度一般在120℃以下使用，高溫也可以用特殊材質代替使用。根據密封性能要求可以分軟密封和硬密封。軟密封可以達到0泄露，硬密封根據不同泄露等級檢驗　

該閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用。

刀型閘閥技術參數：

公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb

公稱通徑：DN50~600mm NPS 2"~24"

適用溫度：-20~+650℃（具體溫度范圍視密封副材質和介質性質而定）

連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS

主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M

密封型式：硬密封、軟密封

泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級（零泄漏）

配套附件：安裝法蘭

刀型閘閥特點：

◎啟閉迅速，平衡可靠，自動化程度高。

◎安裝高度及位置不受限制。

◎采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。

◎配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。

產品訂貨須知：

一、①電動法蘭式刀型閘閥產品名稱與型號②電動法蘭式刀型閘閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的電動法蘭式刀型閘閥型號，請按電動法蘭式刀型閘閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://m.kunshantuanxian.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

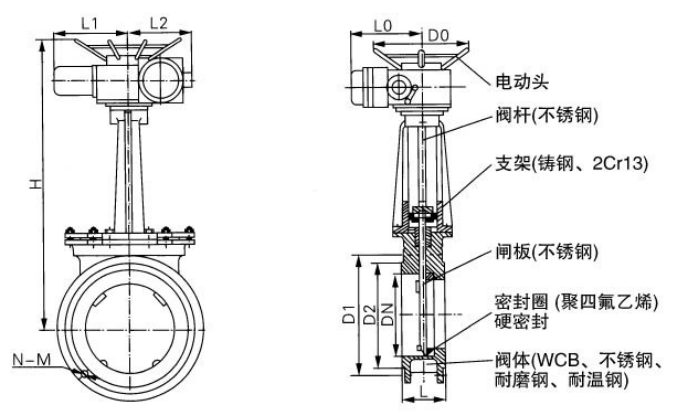

產品外形及結構尺寸：

PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
200	60	335	295	265	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	560
500	127	670	620	585	1200	23×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2×M	24×M30	680

PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680
