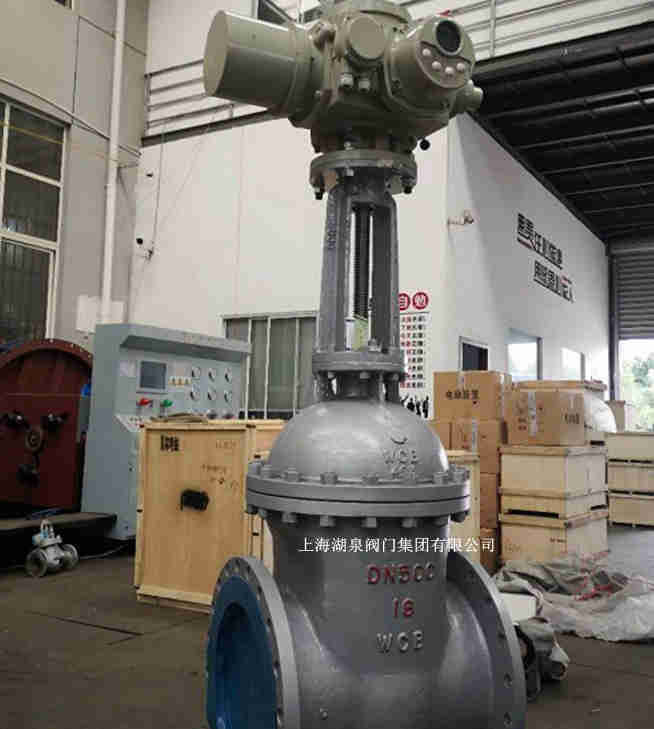

產品名稱：500帶手動的電動閘閥[ 2022-09-21 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、500帶手動的電動閘閥產品介紹
上海湖泉閥門集團有限公司大口徑電動閘閥 Z941H-16C DN500產品應用于石油、化工、冶金、火力發電廠等行業中，主要使用在高溫導熱油或高溫蒸汽中。電源電壓：380V、660V、415V、220V、110V，電動執行器有：開關型、整體型、智能調節型、防爆型。上海湖泉智能一體化電動閘閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站等系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
二、500帶手動的電動閘閥產品 主要性能參數
傳動方式：電動（帶手動） 連接方式：焊接
密封材質：硬密封（密封面為硬質合金鋼）
閥門通徑：DN250 適用溫度：≤540℃
適用壓力：10MPa 閥體材料：鉻鉬釩鋼
電動執行器電壓：380V 工作制：短時10分鐘（特殊訂貨30分鐘）
防護等級：IP65 電動執行器配型：智能調節型
三、500帶手動的電動閘閥產品調試方法
1、手動將電動裝置置于中間位置
2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮
3、拔碼開關的正作用和反作用不能同時拔為有效
4、正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。注：“調零”、“4mA”、“20mA”電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。
5、為了保證電動裝置在自動控制中的定位精度，必須調節靈敏度。靈敏度小，定位精度高，但容易產生振蕩；靈敏度大，不容易產生振蕩，但定位精度差。調節“靈敏度”電位器可在二者之間取舍，使其不產生振蕩為調整值
6、輸入控制信號丟失后，丟信指示燈亮
7、當出現開閥或關閥某一方向鎖死后，向另一方向運行3秒即可解鎖。
四、500帶手動的電動閘閥產品主要零件材料
閥體、閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度(≤℃) WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425 ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550 ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200 ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200
公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值 電裝型號 L D D1 D2 D6 b f f1 Z-φd L1 H 質量 1.6 50 250 160 125 100 / 16 3 / 4-φ18 590 678 90 DZWl0A 65 265 180 145 120 / 18 3 / 4-φ18 590 693 96 DZWl5A 80 280 195 160 135 / 20 3 / 8-φ18 590 755 108 DZW20A 100 300 215 180 155 / 20 3 / 8-φ18 590 820 126 DZW20A 150 350 280 240 210 / 24 3 / 8-φ23 590 994 199 DZW20A 200 400 335 295 265 / 26 3 / 12-φ23 590 1138 254 DZW30A 250 450 405 355 320 / 30 3 / 12-φ25 810 1409 310 DZW45A 300 500 460 410 375 / 30 4 / 12-φ25 810 1588 391 DZW60 350 550 520 470 435 / 34 4 / 16-φ25 830 1755 729 DZW90 400 600 580 525 485 / 36 4 / 16-φ30 830 1902 992 DZWl20 450 650 640 585 545 / 40 4 / 20-φ30 870 214l 1168 DZWl80 500 700 705 650 608 / 44 4 / 20-φ34 870 2276 1222 DZW250 600 800 840 770 718 / 48 5 / 20-φ41 870 2474 1376 DZW250 2.5 50 250 160 125 100 / 20 3 / 4-φ18 590 678 95 DZWl0A 65 265 180 145 120 / 22 3 / 4-φ18 590 693 99 DZWl5A 80 280 195 160 135 / 22 3 / 8-φ18 590 755 113 DZW20A 100 300 230 190 160 / 24 3 / 8-φ23 590 820 132 DZW20A 150 350 300 250 218 / 30 3 / 8-φ25 590 934 206 DZW30A 200 400 360 310 278 / 34 3 / 12-φ25 590 1138 257 DZW30A 250 450 425 370 332 / 36 3 / 12-φ30 810 1409 317 DZW45A 300 500 485 430 390 / 40 4 / 16-φ30 810 1588 412 DZW60A 350 550 550 490 448 / 44 4 / 16-φ34 830 1750 750 DZW90 400 600 610 550 505 / 48 4 / 16-φ34 830 1902 1042 DZWl20 450 650 660 600 555 / 50 4 / 20-φ34 870 2141 1275 DZWl20 500 700 730 660 610 / 52 4 / 20-φ41 870 2276 1420 DZWl80 600 800 840 770 718 / 56 5 / 20-φ41 870 2474 1522 DZW250 4．0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A 65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A 80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A 100 350 230 190 160 150 24 3 4．5 8-φ23 590 871 163 DZW20A 150 450 300 250 218 204 30 3 4．5 8-φ25 590 1028 219 DZW30A 200 550 375 320 282 260 38 3 4．5 12-φ30 590 1325 373 DZW45A 250 650 445 385 345 313 42 3 4．5 12-φ34 810 1400 480 DZW60A 300 750 510 450 408 364 46 4 4．5 16-φ34 830 1653 686 DZW90 350 850 570 510 465 422 52 4 5 16-φ41 870 179l 1021 DZWl20 400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80 500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250 6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A 65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A 80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A 100 350 250 200 168 150 32 3 4．5 8-φ23 590 1020 154 DZW30A 150 450 340 280 240 204 38 3 4．5 8-φ25 590 1290 317 DZW30A 200 550 405 345 300 260 44 3 4．5 12-φ30 590 1475 437 DZW45A 250 650 470 400 352 313 48 3 4．5 12-φ34 810 1500 606 DZW60A 300 750 530 460 412 364 54 4 4．5 16-φ34 830 1820 732 DZW90
